Onyxx.Led Highlights

  • Inkl. innovativer Magnetpunkttechnik für eine wandelbare Individualisierung der OPTIK (Lichtführung), OPTIKFILTER (Lichtfarbe) und COVER (Design)
  • 3 verschiedene OPTIKEN zur Lichtführung „50°, 80° oder 180°“ stehen zur Auswahl
  • Hartes oder Weiches Licht möglich
  • 5 verschiedene OPTIKFILTER für „Farbe im Licht“ stehen als Zubehör bereit
  • Leistung 13 bis 18W einstellbar
  • Sehr hohe Effizienz der neuesten CITIZEN LED Generation mit ca. 130 Lumen pro Watt (Energieeffizienzklasse A++) (Typ CLU034, bei 3.000K / CRI 80 — ab Oktober 2014 verfügbar)
  • Ein gesamter Lichtstrom (pro LED) von ca. 2.200 Lumen (bei 500 mA), sorgt für ausreichend hohe Beleuchtungsstärken
  • LED Chip mit Farbtemperaturen von 3.000 Kelvin (Standard), 2.700 und 4.000 Kelvin (Optional) sind frei wählbar
  • LED Farbwiedergabe (CRI) von 90 – für beste Lichtqualität
  • Auswechselbarer LED Chip durch Kontaktbuchsen
  • Passive Kühlung der LED über ein spezielles Thermo-Flächenmanagement (ohne sichtbaren Kühlrippen)
  • Optional dimmbar mit 1-10V, PUSH, DALI oder Phasenabschnitt

Design

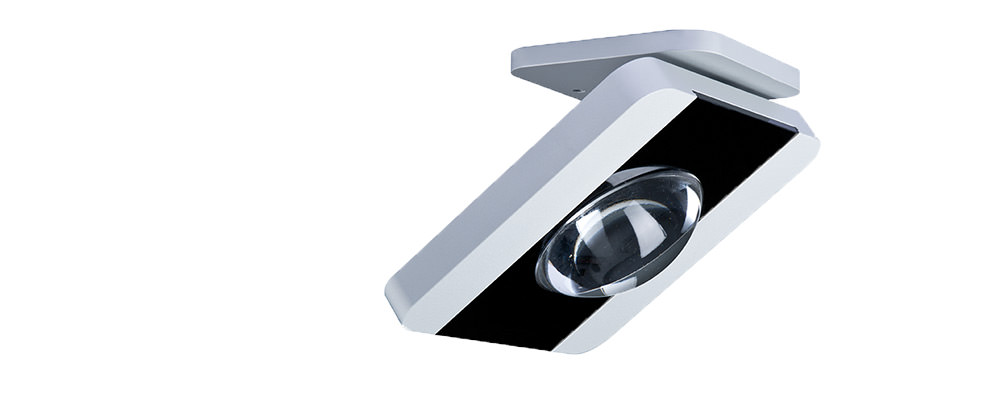

ONYXX.LED Leuchtenkopf mit schwarzem Cover
ONYXX.LED Leuchtenkopf mit weissem Cover
ONYXX.LED Leuchtenkopf mit silbernem Cover
  • Formschöner und flacher Leuchtenkopf mit Charakter
  • „ONYXX Kontrastfeld“ – Einzigartige Haptik von KOPF und COVER
  • 3 verschiedene COVER Farben für individuelles Design stehen zur Verfügung
  • Passive Kühlung der LED über ein spezielles Thermo-Flächenmanagement (ohne sichtbaren Kühlrippen)
  • Premiumoberfläche in perlgestrahlt und natur (silber) eloxiert
  • DESIGN + MADE IN GERMANY (Wasserburg am Inn)
  • Ein gesamter Lichtstrom (pro LED) von ca. 2.200 Lumen (bei 500 mA), sorgt für ausreichend hohe Beleuchtungsstärken

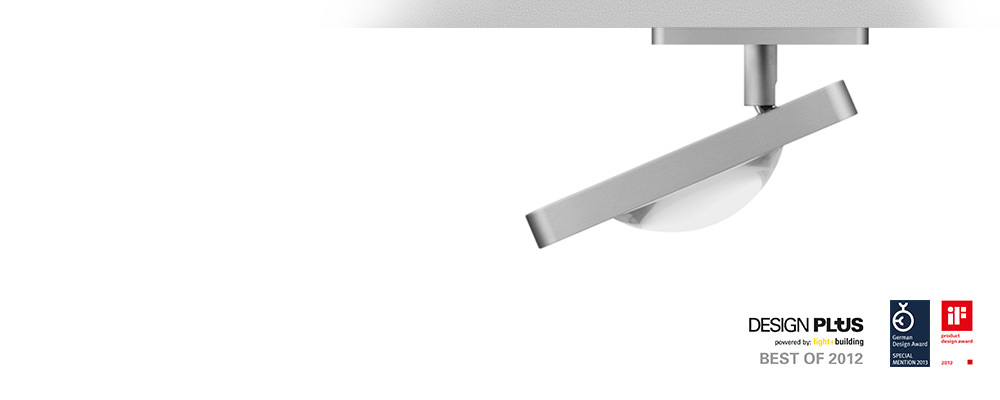

  • International und mehrfach ausgezeichnet! Die Fach- und Expertenwelt ist begeistert

Effizienz

Ein ONYXX 18W LED Chip ersetzt eine 150W Glühbirne

Energieeffizienzklasse: A++

ONYXX 18W LED Chip



Lichtführung

Planscheibe 180°

PlanscheibeOptik
Planscheibe Planscheibe 180°

Plankonvexlinse 80°

PlankonvexlinseOptik
Lichtführung (Draufsicht) Plankonvexlinse 80°Plankonvexlinse 80°
Lichtführung (Draufsicht) Plankonvexlinse 80°Plankonvexlinse 80° + Optikfilter weiss (Strukturseite zur LED)
Lichtführung (Draufsicht) Plankonvexlinse 80°Plankonvexlinse 80° + Optikfilter weiss (Strukturseite zur Optik)

Plankonvexlinse 50°

Plankonvexlinse 50°Optik
Lichtführung (Draufsicht) Plankonvexlinse 50°Plankonvexlinse 50°
Lichtführung (Draufsicht) Plankonvexlinse 50°Plankonvexlinse 50° + Optikfilter weiss (Strukturseite zur LED)
Lichtführung (Draufsicht) Plankonvexlinse 50°Plankonvexlinse 50° + Optikfilter weiss (Strukturseite zur Optik)

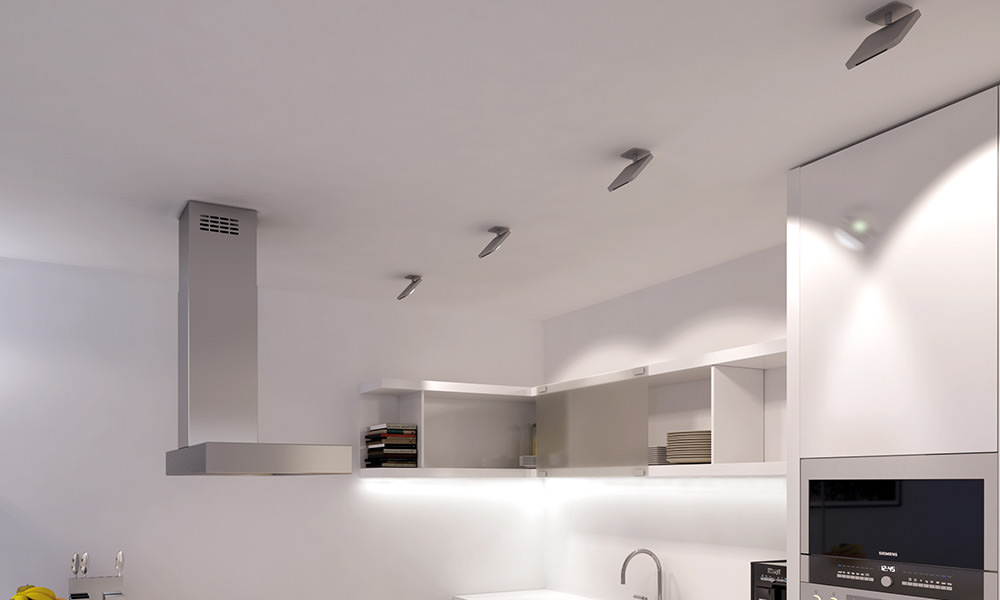

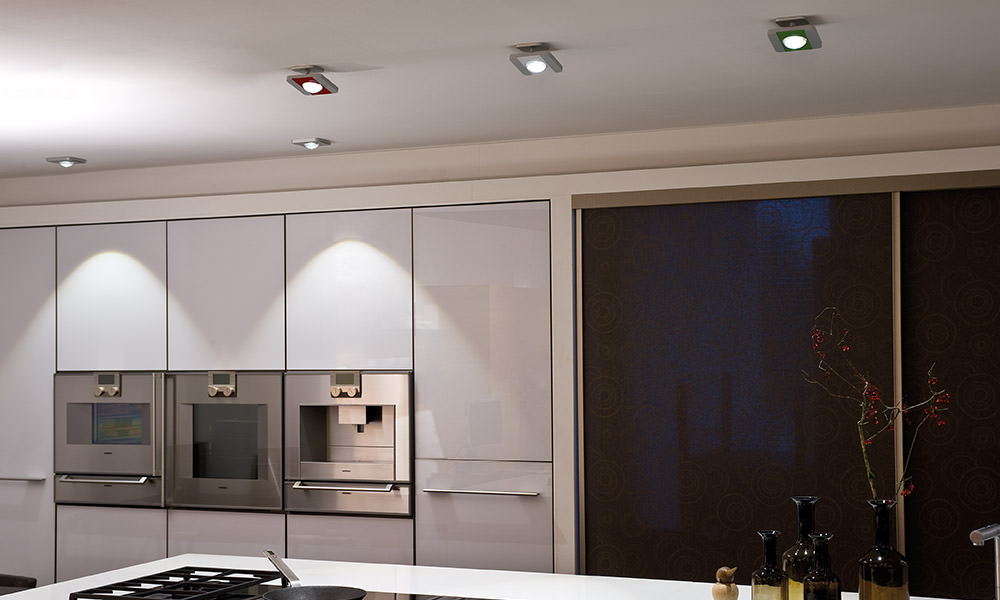

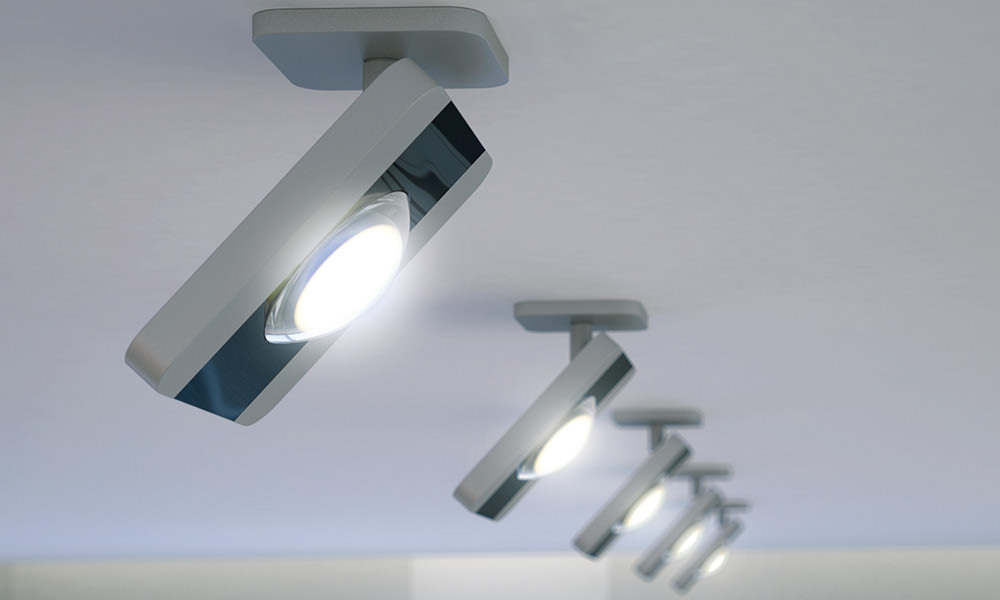

Lichtwirkung – ONYXX.LED schafft Atmosphäre

Optikfilter rotOptikfilter rot
Optikfilter gelbOptikfilter gelb
Optikfilter gruenOptikfilter grün
Optikfilter blauOptikfilter blau
Optikfilter magentaOptikfilter magenta

Lichtfarbe

Erhältlich in den Lichtfarben

Lichtfarbe 2700 Kelvin2700 Kelvin
Lichtfarbe 3000 Kelvin3000 Kelvin
Lichtfarbe 3500 Kelvin3500 Kelvin
Lichtfarbe 4000 Kelvin4000 Kelvin

Lichtqualität

CRI (Color Rendering Index)

Ra (Farbwiedergabeindex)

Alle ONYXX.LED Leuchten sind mit einem Multiwatt LED Chip und einem hohem CRI >90 für eine hervorragende Lichtqualität ausgerüstet.

ONYXX.LED – Lichtqualität CRI 90

CRI 90+

ONYXX.LED – Lichtqualität CRI 80

CRI 80

ONYXX.LED – Lichtqualität CRI 70

CRI 70

Der Color Rendering Index (CRI), ist der Farbwiedergabeindex (Ra), der zur Charakterisierung von Leuchtquellen dient. Er ist ein Index für die Natürlichkeit (Lichtqualität) der Farbe. Je größer der Farbwiedergabeindex, der als CRI- oder Ra-Wert bezeichnet wird, desto natürlicher werden Farben wiedergegeben und desto angenehmer werden sie empfunden.

Sonnenlicht hat den Farbwiedergabeindex 100. Es gibt eine Klassifizierung für den Farbwiedergabeindex; so wird ein Ra-Wert von über 90 als hervorragend, einer von 80 als gut und einer von 70 als schlecht eingestuft.

Quelle: www.itwissen.info

Technische Daten

Abmessung:
120 x 120 x 12 mm (Korpus)

Leistung:
max. 18W

Leuchtenlichtstrom:
max. 1.540 Lumen

Lichtverteilung:
direkt strahlend

Oberfläche:
perlgestrahlt, natur silber eloxiert.

Optikauswahl:
Plankonvexlinse 50° oder 80°, Planscheibe 180°

Coverauswahl:
weiss, silber und schwarz

Leuchtmittel:
Inklusive Multiwatt 13-18W POWER LED Chip
(CRI 90)

Farbtemperatur:
2.700, 3.000K oder 4.000K
Schutzart: IP 20
Exklusive Konverter (bei Bedarf gesondert bestellen in schaltbar, dimmbar 1-10V, DALI dimmbar oder dimmbar Phasenabschnitt)

Bildschirmfoto 2015-02-09 um 16.20.30

ANFANG Übersicht Optik, Leistung, etc.–>

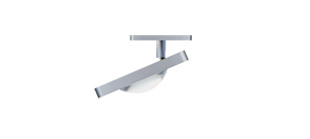

MOVE 1 Planscheibe
Optik: Planscheibe 180°
Leistung: 18W
Lumen: 1.420 lm
MOVE 1 Plankonvexlinse 80
Optik: Planscheibe 80°
Leistung: 18W
Lumen: 1.540 lm lm

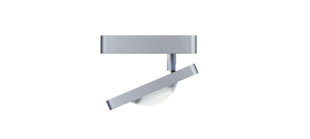

MOVE 1|MOVE 2 Plankonvexlinse 50
Optik: Planscheibe 50°
Leistung: 18W
Lumen: 1.540 lm lm

[*] Bitte Coverfarbe auswählen: … weiss [0] … schwarz [6] … silber [7]
